perancangan basis data

RELASI TABEL

SKEMA DATABASE

skema database

Menentukan atribut
1. atribut untuk entitas gaji pokok adalah : kd_jab,no_peg,nama,status,jabatan, dan gaji pokok.
2. atribut untuk entitas pegawai adalah : no_peg,nama,alamat,kota, sex, tmpt_lhr, tgl_lhr,tgl_msk,tgl_keluar dan telp.
3. atribut untuk entitas pinjaman adalah : no_pinj,kd_jab,nama, tgl_pinj,jml_pinj, pot_pinj,angsur ke dan sisa
4. atribut untuk entitas tunjangan adalah : no_tunj,kd_jab,nama,status, gaji pokok,t_kel,t_anak, t_pangan,t_jabatan, t_kes, t_mahal,t_rumah,jml_tunj dan jml_gaji.
5. atribut untuk entitas potongan adalah : no_pot,kd_jab,nama,gaji_pokok,p_premi,p_jam,p_dplk,p_pph dan jml_pot.
6. atribut untuk entitas data gaji adalah : no_slip,kd_jab,nama,jabatan,gaji_pokok, no_tunj,jml_tunj,jml_gaji,no_pot,jml_pot,no_pinj,pot_pinj,angsur_ke dan total gaji.

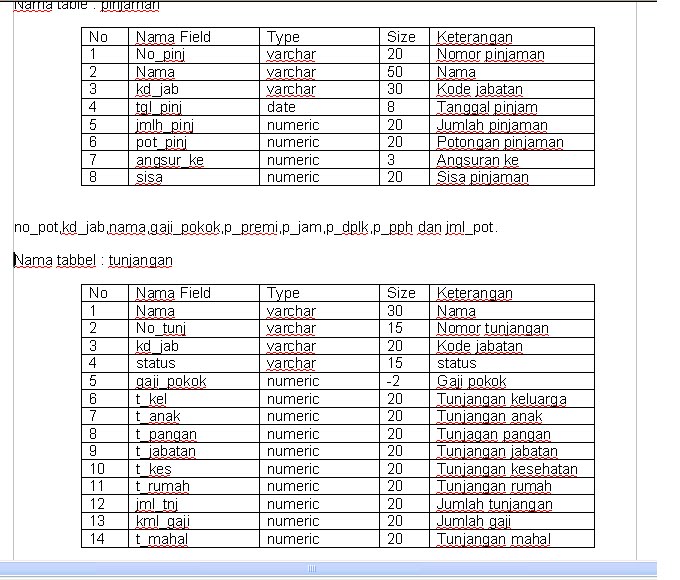

ERD sysetm penggajian

ERD system Penggajian

CONTOH SYSTEM

system yang kami ambil adalah system penggajian karyawan..

struktur database

Tugas 3 : Kasus Database dan ERD

Contoh Kasus Database :

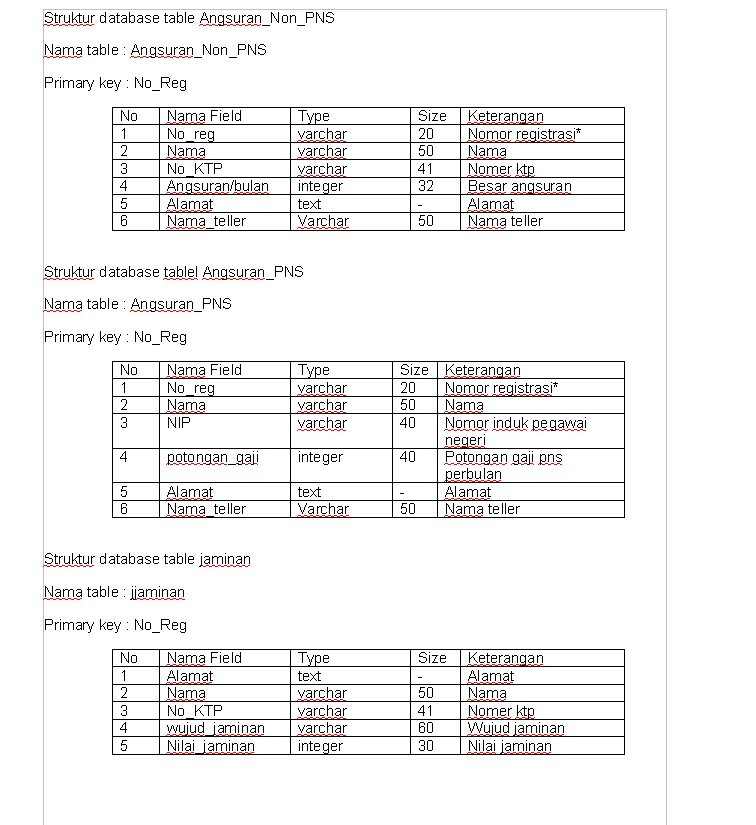

Sebuah bank melakukan pinjaman kepada masyarakat, dalam sistem Informasi pinjaman pada masyarakat data-data yang dinputkan adalah :

1. Peminjam : No.Registrasi, Nama, Kota Lahir, Tgl Lahir, Alamat, Agama, Kota, Jekel, Pekerjaan, Telepon.
2. Data yang dibutuhkan KK, KTP, Pekerjaan, Besar Angsuran, Jatuh Tempo, Jaminan.
3. Teller : NIK, Nama, Alamat, Jekel,Kota Lahir, Tanggal Lahir, Agama, Telepon.

Jika pegawai negeri maka angsuran diambil dari gaji pokok PNS. Sebesar yang dinginkan oleh peminjam.

Gambar ERD-nya :
